变频防爆电机调速范围怎么定

调速范围要拆成两段看。基频以下按恒转矩算，基频以上按恒功率算，两段各自受不同条件卡着，混在一起谈就会把参数报错。散热方式、绝缘等级与轴承转速三处决定调速能力，变频防爆电机不是变频器标称多少赫兹就能跑到多少。

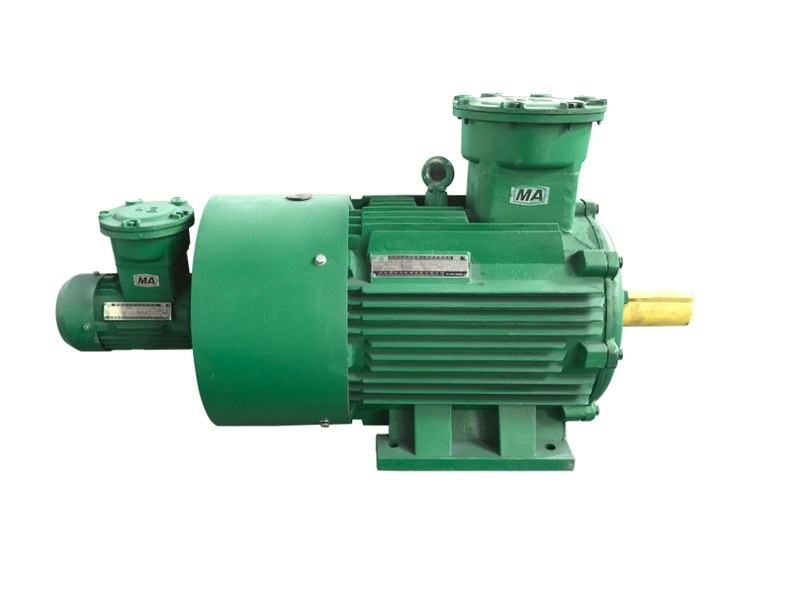

图注：YBBP 系列矿用变频隔爆型三相异步电动机整机，变频装置与隔爆机壳分体布置，机身一侧设独立接线盒。

一、调速范围是两段拼起来的

基频通常取 50Hz，这也是变频防爆电机划分两段的分界点。低于基频的恒转矩区，转矩不变而功率随转速线性下降；高于基频的恒功率区靠弱磁升速，转矩随转速反比下降。

订货单上如果只写"调速范围 5～100Hz"，厂家没法判断该配多大机座，也判断不了要不要独立风机。正确写法是分开列：恒转矩段 5～50Hz 对应多少 kW，恒功率段 50～100Hz 允许多大转矩。

380V、50Hz、15kW 的 4 极机型跑到 100Hz，功率仍为 15kW，转矩只剩一半。负载特性决定这段能不能用：风机水泵属平方转矩负载，低速段反而轻松；卷扬输送属恒转矩负载，低速段才吃力。

二、恒转矩段的下限卡在散热

自扇冷结构采用 IC411，风扇装在转子轴上，风量随转速同步下降。转速掉到额定的 20% 时风量只剩三成，散热能力跟着掉，绕组温升却不因此减少。

防爆电机机壳封闭，没有额外进风通道，散热条件比普通电机差一档。所以变频防爆电机在低速段能不能带满载，先要算温升。处理办法有两条：加装独立风机，风量不随转速变化；或者降容使用，把低速段功率按下调一档报。

频率下限一般不低于 5Hz，再低则转差难控制，谐波比例上升。要求 1Hz 以下长期运行，已经超出普通变频防爆电机的适用范围。

三、恒功率段的上限卡在转子与轴承

弱磁升速时转子表面损耗随频率增长，铁耗与转子温升一起上来。轴承的允许转速另有上限，润滑脂型号与填充量都要跟着转速重新确认。

按 1.5 倍基频即 75Hz 作为常规上限，要求更高时按 2 倍基频的 100Hz 核，并让厂家出具转子强度与临界转速的核算。超过 100Hz 的场合，变频防爆电机的动平衡等级和轴承游隙都要重新选。

四、变频器侧要核的三组参数

• 载波频率：常用 2～8kHz，载波越高绕组承受的匝间冲击越强，绝缘按耐脉冲电压选

• 输出电压上升率：电缆较长时产生反射波，超过 50m 建议加装输出电抗器

• 最低运行频率与压频比：低速段要设定合适的转矩提升，否则起动转矩不足

三项要和电机侧对得上。绕组绝缘在变频防爆电机上按变频供电设计，能承受反复的脉冲冲击；普通电机改由变频器驱动时，绝缘往往先出问题。绕组结构差异可对照 YBBP 矿用变频隔爆机型 的说明。

五、到货后怎么验

空载试运行分段做：先 5Hz、25Hz、50Hz 各跑 10 分钟，记录电流与温升；再进 75Hz 与 100Hz 段，读振动和轴承温度。

振动烈度超过 4.5mm/s 要停机检查对中与基础刚度。绝缘电阻冷态下不低于 1MΩ/kV，测完放电再接线。

参数按铭牌核一遍：电压 660V、频率 50Hz、功率 110kW、4 极、接法 △、防护 IP54、温度组别 T4、环境温度 40℃、海拔 1000m。

运行一段时间后若低速段温升异常，先查风机与风道，再查载波设置，顺序不要颠倒，处理思路可参考 变频高压电机低频发热的排查 ；高压场合的差异见 高压变频防爆电机的选型要点 。

河南省南洋防爆电机有限公司可按负载特性、运行频率区间与现场供电条件，核对变频防爆电机的散热方式与绝缘配置，技术咨询电话 0394-8531168。
