高压变频防爆电机选型：调速范围与冷却方式

与普通高压电机相比，高压变频防爆电机的差别主要落在两条要求上：调速范围要覆盖工艺的转速区间，冷却方式要跟得上低频运行时的散热。这两条写不清，各家投标方的响应就无从横向比较。

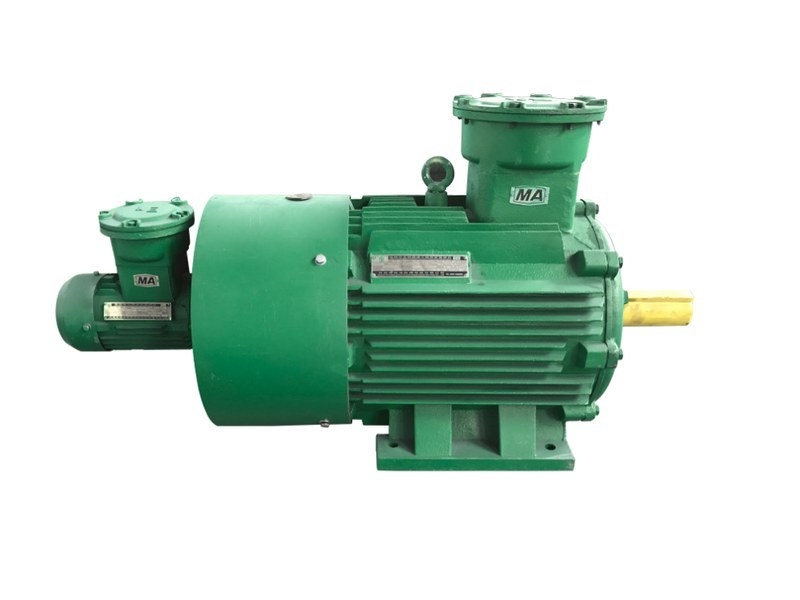

图注：矿用变频防爆电机整机，变频装置与隔爆机壳分体布置。

一、高压变频防爆电机的调速范围按工艺转速写全

只写可调速等于没写。调速范围要落到具体百分比，并注明是恒转矩段还是恒功率段，否则同一台电机在不同理解下能报出两个价。

这一栏还要写明是连续可调还是分档，并把供电条件一并列出：电压常见 6kV 与 10kV 两档，控制回路 380V，频率 50Hz；功率覆盖 200kW 至 315kW；极数按 4极、6极与 8极选用；最低运行频率按 5Hz 校核，环境温度上限 40℃、海拔上限 1000m。

二、冷却方式决定低频能跑多久

自扇冷结构 IC411 的散热风量跟着转速走，转速降到 30% 时风量只剩一成上下，绕组温升会明显抬升。需要长时间低速运行，订货时就要改冷却方式。

• 独立风机冷却 IC416：风机单独供电，与主机转速解耦，改造量最小

• 空-空冷却 IC611：机壳内循环配外部冷却器，适合大功率机型

• 水冷 IC81W：散热能力强、体积紧凑，但要配套水路与水质管理

变频机型与冷却回路的对应关系，可对照 矿用变频防爆电机规格 的机型分布。

三、变频器侧要一并写进技术条件

变频器输出电压含高次谐波，绕组承受的电压上升率与共模电压会抬高绝缘的电气应力。电缆从变频柜到电机超过数十米时，反射波还会把端子电压抬到接近两倍，绝缘等级与匝间绝缘都要按这一条重新核算。

频率长期低于 5Hz 运行时，还要确认轴电流防护。轴电压过高会在轴承滚道上打点，几百小时就能听出异响。

变频运行时的温升考核点与工频不同，不能直接套用铭牌的温升值。招标文件要求提交温升曲线时，要按最高环境温度与最低运行频率两个边界一起给。

四、条款里最容易踩偏差的地方

偏差认定多数来自条款写法本身含糊。

• 只写功率不写调速范围，各家按自己的理解响应，横向无法比较

• 防爆型式与变频运行分开写，忽略外壳温升需要重新核算

• 冷却方式留白，投标方默认按 IC411 报价，进厂后才发现要改

把这三条写实，高压变频防爆电机的响应就不容易出现前后矛盾，评标时也省掉一轮轮澄清。

五、技术条件与资料的对应关系

技术条件里每写一条要求，背后都应有一份能核对的资料：调速范围对应转矩-转速曲线，冷却方式对应冷却回路图，绝缘要求对应型式试验项目。

资料准备阶段要把这几份东西对齐，曲线、图纸与试验项目指向的技术条件必须一致。响应文件里若出现前后矛盾，评标方对高压变频防爆电机会直接认定为偏差。

需要核对变频运行时的温升与隔爆结构，可参考 10kV 级厂用高压设备规格 的参数表。河南省南洋防爆电机有限公司可结合工艺转速区间，协助确认高压变频防爆电机的冷却配置，技术咨询电话 0394-8531168。
