YBS输送机用防爆电机：法兰尺寸与起动转矩怎么配

刮板输送机停在满载位置按启动按钮，电机要在几秒内拉动整条溜槽上的煤。这和拖动一台清水泵不是一回事。YBS输送机用防爆电机正是按这种负载设计的：机座不带底脚，靠端盖法兰坐在减速器上，转矩与安装尺寸都对得上才用得顺。

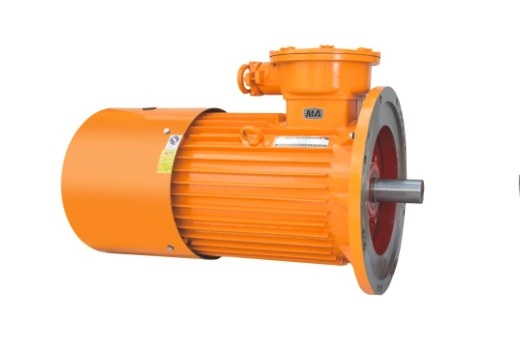

图注：YBS输送机用隔爆型电机，法兰端盖与顶部接线盒，机座为钢板焊接结构。

一、满载起动，转矩要单独校核

停机时溜槽里往往还压着煤，起动瞬间的阻力矩接近甚至超过额定转矩，因此这类机型在电磁设计上把起动转矩做大，产品页写的是起动转矩大、过载能力强。选型时按 2 倍额定转矩校核起动能力，属于稳妥做法，尤其底链卡阻后重新起动那一下。

功率 4kW 至 125kW 的区间里，同功率不同极数的起动能力并不一样。4 极机转速高、减速比小，堵转时电流上升快；8 极机转速低、转矩储备厚，适合重载慢速的输送段。把输送量、链速与减速比交给厂家核算，比自己按功率硬套准确。

二、装不装得上，先量三处尺寸

• 法兰止口直径与螺孔分布圆：同为 75kW 的 B5 法兰，安装尺寸表里分出大、中、小三档，订错一档就装不上减速器

• 轴伸直径、长度与键宽：与减速器输入轴套的配合要对，轴伸短了键吃不满

• 承重：机座没有底脚，整机重量全压在法兰与减速器壳体上，125kW 机型自重已过吨

后面两条最容易被跳过。采购方常以为报功率与电压就够，到货才发现止口差几毫米。把减速器止口直径与螺孔中心距量出来写进订单，比事后改法兰省事。YBS 输送机用电机的安装尺寸表 里 B3 与 B5 两套数据都齐，可以照着核对。

三、660V 与 1140V 是同一台机的两种接法

YBS输送机用防爆电机的额定电压写作 380V/660V 或 660V/1140V，接线盒内六个端子，低压一档走三角形接法，高压一档走星形接法。以 75kW、4 极机为例，接 660V 时额定电流约 81A，1140V 时约 47A，电缆截面与开关整定值都得跟着改。

现场换电压漏掉的多是两件事：过流整定还按老数值，接地保护值没复核。铭牌与盒内连接片须一致，对不上时不要通电。

用变频器拖动的话，变频运行时的电缆与绝缘要求 里提到的载波与电缆长度问题同样成立，输出侧加电抗器能压住过电压。

四、机座 IP44、接线盒 IP54 不是笔误

产品页上机座写 IP44，接线盒写 IP54。前者挡得住 1mm 以上固体异物与各方向溅水，后者多了防尘。井下淋水与煤尘同时存在，接线盒里是带电端子，标准定高一档有道理：密封圈老化、螺栓少上一颗，潮气就从这里进。

冷却方式 IC411 指全封闭自扇冷，靠机座外表面散热片散掉热量。散热片积了煤尘，散热能力就打折，巡检时用压风吹一遍，比事后测温升管用。绝缘按 F 级做，额定条件为环境温度 40℃、海拔 1000m，超出要按厂家给的系数降容。

五、订单上这十行不能空

型号、额定功率、极数、电压、频率、安装型式（IMB3 地脚、IMB5 法兰、IMB10）、防护等级、防爆标志、环境温度、海拔，空一行就得回头问。B5 安装还要附法兰止口与螺孔尺寸。

防爆标志决定能不能下井，ExdⅠ 对应煤矿井下设备，标志、煤安标志与防爆合格证上的型号须与订单一致，核对办法见 矿用电机的证书与型号核对。资料齐了，YBS输送机用防爆电机的报价才有可比性，交期也不会因补参数拖后。

把工作面的输送量、链速、减速器止口尺寸交给厂家核算，比先订后改省事。河南省南洋防爆电机有限公司可按实际配套条件核对 YBS输送机用防爆电机的机型与安装尺寸，技术咨询电话 0394-8531168。
