矿用变频防爆电机在井下怎么用？变频器配套与绝缘要求

井下皮带输送机、绞车、风机改用变频驱动后，起动冲击小、调速范围宽，但变频器输出的电压波形与工频电源不同，对矿用变频防爆电机的绝缘与轴承提出了额外要求。设备选对了，配套没跟上，同样会在运行阶段出问题。

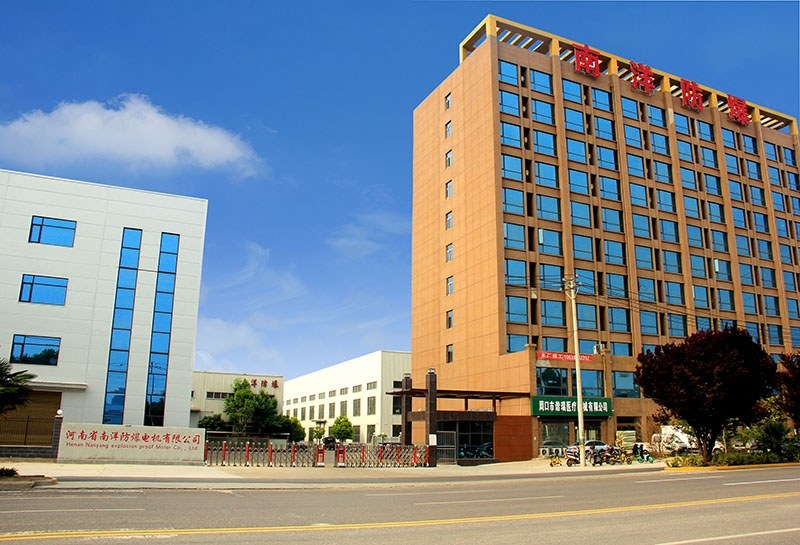

图注：防爆电机生产厂区，变频防爆机型在出厂前需完成配套接线核对。

一、井下哪些设备适合变频驱动

输送机是典型场景。长距离皮带满载起动时，直接起动对电网与机械的冲击都大，变频软起动可以把起动电流控制在较低水平，同时按负载调整运行速度，减少空转能耗。

绞车与提升设备用变频的另一层原因是调速精度。上下料、定位停车这些工况要求速度平稳变化，工频供电只能靠机械方式实现，变频驱动能直接给出速度曲线。主通风机与排水泵的变频改造，则主要为了按需调风、调水量。

井下环境对配套有额外约束。变频装置同样要满足防爆要求，与电机之间的电缆长度、屏蔽层处理、接地方式都要按规程执行。

二、内置式与外置式的差别

按变频装置的配套方式，矿用变频防爆电机分为两类，选型时先确定用哪一类。

内置式的变频组件与电机配套布置，接线距离短，电缆与屏蔽处理相对简单，适合安装空间受限、配套一体化的巷道设备。外置式由独立变频装置供电，装置可安装在变电所或硐室，便于检修与散热，适合多台设备集中控制。

两类方式对电机的要求不同。外置式的电缆长度通常更长，需要关注电缆的分布电容与谐波对绝缘的影响，必要时在配套设计阶段就限定电缆型号与长度。

站内产品线上两类方式都有对应机型：内置式矿用变频机型 与 外置式矿用变频机型 分别按配套布置方式划分，可先按这两类缩小范围。

三、变频工况对绝缘与轴承的要求

变频器输出的脉冲电压带有陡峭的上升沿，绕组承受的电压应力高于工频工况，绝缘设计要按变频条件考虑。绕组整体浸漆与匝间绝缘的可靠性，直接决定长期运行中的绝缘寿命。

轴承是另一处风险点。变频运行时电机轴上可能出现轴电流，叠加高频分量后会加速轴承润滑脂老化与滚道电蚀；低转速运行还会让轴承润滑状态变差。常用处理方式是加强接地与选用绝缘轴承结构，具体配置按运行转速范围确定。

• 供电：380V、660V、1140V，50Hz 电源经变频装置输出，输出频率 0～100Hz

• 功率：55kW～315kW 为常用区间，按负载轴功率与调速范围留余量后查表

• 绝缘：F 级，绕组温升考核值 80K，耐压试验按对应电压等级执行

• 防护：IP55 或 IP65；低速运行时需核算自带风扇的散热能力

• 极数与安装：4 极、6 极、8 极按负载转速选取，安装按基础形式确定

• 运行环境：环境温度 -20℃～40℃、海拔 1000m 以下

还有一项容易漏：低速恒转矩运行时，电机自带风扇的冷却风量随转速下降，矿用变频防爆电机长时间低速重载需改用强迫通风或提高绝缘裕度。

四、选型与核对清单

现场条件整理成清单后逐项确认：负载类型与调速范围、供电电压与变频装置形式、电缆长度与敷设方式、安装空间与基础形式、需要的准入文件。调速范围要与变频装置的能力匹配，矿用变频防爆电机的两侧参数写在同一份技术条件里更稳妥。

对综合能效有要求时，可参考 矿用隔爆型节能规格 的参数表。河南省南洋防爆电机有限公司可按井下工况协助确认矿用变频防爆电机的配套方式与参数，技术咨询电话 0394-8531168。
