高效节能电机换装旧机位要核什么

旧机位上新装一台能效等级更高的机器，不少人按"同功率同机座"直接换，装上才发现地脚孔对不上、轴伸短了、法兰止口大了一圈，高效节能电机的功率密度又比老机型高，同机座能做出的功率更大，尺寸链反而更容易错位。换装前把安装尺寸量准，比事后改基础省事。

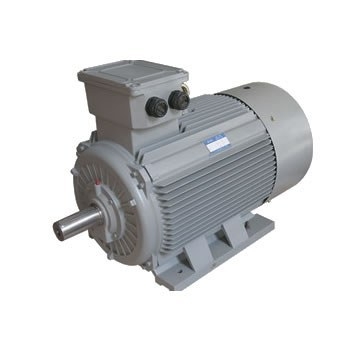

图注：二级能效机型整机外观，机身带散热筋与吊环，铭牌上标注能效等级与实测效率值。

一、换装不是按功率对号入座

GB 18613-2020 把能效分为三级，1 级对应 IE5、2 级对应 IE4、3 级对应 IE3，3 级是能效限定值，低于这个等级不允许生产销售。等级提高之后，高效节能电机的同机座输出功率普遍上升一档，老机型 200 机座对应 30kW，新机型同机座可能做到 37kW 甚至 45kW。

反过来看，要用 30kW 的功率，新机型可能只用到 180 机座。机座号一变，地脚孔距、轴中心高、轴伸尺寸全都跟着变，这就是换装失败的常见起点。

二、机座与安装尺寸先量三处

• 轴中心高：从地脚底面到轴中心线的距离，按标准公差核

• 地脚孔距：纵向与横向两个方向都要量，孔数是 4 孔还是 8 孔也要确认

• 地脚孔直径与螺栓规格：小机座常用 M8 至 M12，大机座到 M20 以上

三处里轴中心高最能说明问题。中心高差 10mm 就要重新做基础或者加垫板，联轴器的对中量也跟着变，高效节能电机的机座一换，这个数值必然不同。

安装型式也要写清：B3 是卧式地脚安装，B5 是凸缘安装，B35 是地脚加凸缘，B14 是小法兰。型式不同，尺寸核对的对象完全不同。

三、轴伸与法兰是最容易对不上的地方

轴伸要量直径、长度、键槽宽度与深度四项。旧设备的联轴器或皮带轮是按老轴伸配的，高效节能电机的轴伸直径大 2mm 就装不进去，小 2mm 又要加过渡套。

B5 与 B14 的凸缘要量止口直径、止口深度、螺孔节圆直径与螺孔数量。法兰是成套尺寸，改一处就要改整套连接件，安装型式的代号可对照 YBX5 隔爆机型的安装方式 核。

转向与出线盒方位也常被忽略。出线盒从机壳顶部挪到侧面，电缆桥架的走向要跟着改。

四、能效等级变了，运行点也会变

同负载下高效节能电机的效率曲线抬了一档，电流略小、温升略低，但起动转矩与起动电流的特性未必相同。变频供电的场合还要核对低速段的转矩输出。

用在防爆场合时多一层约束：防爆标志、温度组别、防护等级三项必须与原来一致。换装只换能效等级，不能顺手把温度组别也换掉，否则整个区域的划分要重做，能效等级的判定口径见 YBX4 二级能效的核对方法 。

五、到货前先做一张对照表

把旧机铭牌与新机样本并排成表：功率、电压、频率、极数、机座号、安装型式、轴伸直径与长度、法兰止口、防护等级、防爆标志、温度组别。逐行核对，缺一行都不签收。

参数按系列范围列：高效节能电机的电压 380V 或者 660V、频率 50Hz、功率 7.5kW 至 200kW、极数 2 极 4 极 6 极、环境温度 40℃、海拔 1000m、温升按 F 级绝缘的 80K 考核。

改造项目还要注意配套件。联轴器、皮带轮、防护罩、地脚螺栓都可能要换，旧件的强度按新机转矩重新核，替换时的容量匹配可参考 高效机型的换装核对清单 。
