高压变频电机电缆过长会怎样

变频器输出的是脉冲而不是正弦波，电缆一长，脉冲在末端反弹回来，端电压能抬到母线电压的两倍左右。绝缘承受的电压应力随电缆长度增加，高压变频电机的绕组故障有相当比例出在这条线上，而不是电机本体。

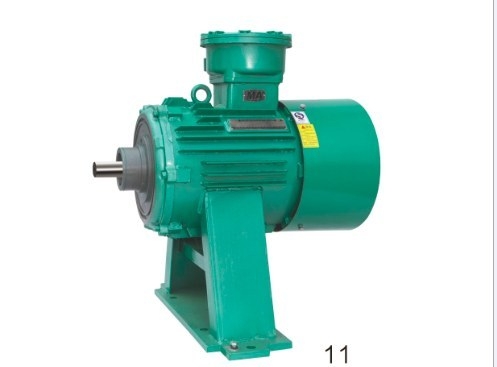

图注：高压隔爆型三相异步电动机整机，出线盒与机座按高压绕组的电气间隙要求布置，接线端子留有屏蔽层接地位。

一、问题出在脉冲的上升沿

变频器靠功率器件通断合成电压波形，上升时间通常在 0.1μs 到 1μs 之间，电压变化率可达 1000V/μs 至 5000V/μs。这样的斜率下，电缆不再是简单导线，而是分布电容与电感组成的传输线。

脉冲沿电缆传播时，末端阻抗与特性阻抗不匹配就会反射，反射波与入射波叠加，末端电压理论上可达入射值的两倍。6kV 系统母线电压约 5400V 峰值，叠加上去就接近 10kV，匝间绝缘直接面对这个数值。对高压变频电机来说，实际电压还与电缆长度、开关频率和电机阻抗有关，电缆超过 30m 就要关注，超过 100m 必须做端电压测量。

二、电缆长度限值怎么估

• 低压系统：380V 场合一般控制在 50m 以内，超过要加输出电抗器

• 高压系统：6kV 与 10kV 场合屏蔽电缆可放到 300m，取决于单位长度电容

• 单位电容越大反射越明显，三芯分相屏蔽结构的电容比统包结构小

电缆长度限值要用单位电容与厂家表格对照，高压变频电机的载流量够了但电容过大照样出问题。多电平拓扑的输出谐波较小，承受的电压变化率也低一些，余量比两电平结构宽。

三、抑制手段怎么组合

三种手段按顺序选：输出电抗器成本最低，能降低电压变化率与反射幅值，适合电缆略超限值的场合；du/dt 滤波器把上升时间拉长到 1μs 以上；正弦波滤波器能直接把输出滤成正弦，代价是体积大、有压降。

高压大功率场合还要求抑制共模电压，高压变频电机的轴电压会随之升高，轴承电流出现后轴瓦上的搓板纹就是典型痕迹，加装接地电刷或者绝缘轴承是常见处理。

四、电缆与接地怎么选

• 导体截面：按载流量选，同时核电压降，长电缆按 2% 至 3% 控制

• 屏蔽结构：变频配套用三芯分相屏蔽电缆，铜带或者铜丝编织

• 接地方式：屏蔽层两端接地，电机机座单独接地，电阻按规范值控制

• 敷设路径：与动力电缆分开，避免长距离平行走线

接地电阻按现场系统定，一般不大于 4Ω，共用接地网时要核对等电位连接，可对照 高压隔爆机型的出线布置 核接线盒结构。

五、装完怎么验

送电前测绝缘，绕组对地不低于 6MΩ/kV。送电后先用低频率空载运行，测端电压波形，看峰值与上升时间是否在绝缘允许范围内。

运行中监测三处：绕组温度、轴承温度、轴电压。这三处对高压变频电机都要盯，绕组温度用 PT100 读，温升限值按 F 级绝缘的 80K 考核；轴承温度不超过 95℃；轴电压超过 0.5V 就要检查接地与轴承绝缘。

10kV 系统还要注意真空断路器分闸的重燃过电压，它与变频器脉冲叠加，是绝缘击穿的另一个来源。

参数按铭牌核一遍，高压变频电机的电压 6kV 或者 10kV、频率 50Hz、功率 200kW 至 2000kW、2 极或者 4 极、防护 IP54、环境温度 40℃、海拔 1000m。

现场若出现低频段温升偏高，先分清是电缆问题还是散热问题，判断顺序见 变频高压电机低频发热的排查 ；高压机型的绝缘配置差异对照 高压变频防爆电机的选型要点 即可。
