变频高压电机低频运行发热怎么处理

接上变频器之后，变频高压电机在 30Hz 运行时的绕组温度，经常比 50Hz 满速时还高。原因不复杂：自带风扇的转速跟着转子一起降，风量按转速的三次方衰减，铜耗与铁耗的减少幅度却远没有这么快。发热与散热的账一旦算反，选型阶段就会漏掉关键项。

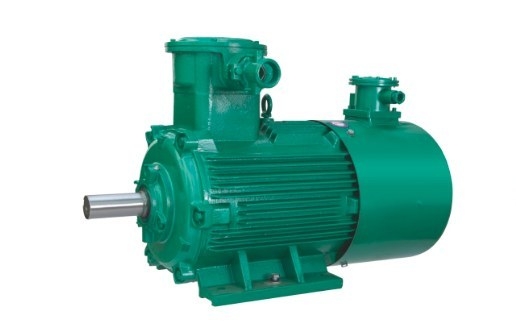

图注：矿用变频隔爆型电动机整机，机身两侧各设一个接线盒，便于变频电缆独立引入。

一、低频发热的三个来源

• 风量衰减：自带风扇与转子同轴，转速降到一半，风量只剩八分之一上下

• 谐波附加损耗：变频器输出的高次谐波在绕组与铁芯中产生额外损耗

• 恒转矩输出：低频段要维持转矩，电流并不随频率下降而减小

第三条容易被忽略。风机水泵是平方转矩负载，低频时轴功率本来就小；输送机与挤出机是恒转矩负载，转速降下来转矩还得给足，电流几乎不降，热量就集中在绕组上。这也是变频高压电机在低频段最容易暴露问题的部位。

二、冷却方式怎么配

三种做法各有适用边界，按变频高压电机的实际调速范围选。

• 自带风扇 IC411：只适合调速范围窄、长期运行在额定转速附近的场合

• 独立风机 IC416：外加一台恒速风机，风量与转速脱钩，变频工况的常规做法

• 水冷 IC81W：散热余量大、占地小，代价是要配水路并管理水质

调速范围写进技术条件时，要明确最低运行频率。常见取值到 5Hz 甚至 3Hz，功率范围从 200kW 到 315kW，频率越低，独立风机的容量越要放大；环境温度按 40℃、海拔按 1000m 校核，超出后散热裕量要重新算。

三、绝缘要按变频工况提要求

变频器输出的是脉冲电压，电缆越长，反射越明显，电机端子的尖峰电压可能达到母线电压的两倍以上。6kV 与 10kV 机型的匝间绝缘本来按工频设计，遇到这类冲击就要提高耐压水平，变频高压电机的端部还要做防晕处理。

订货时把变频器型号、载波频率与电缆长度一并给供应商，让其核算端部绝缘结构，控制回路常见 380V 供电。6kV 与 10kV 的绝缘尺寸差别可对照 10kV 厂用隔爆机型 的参数表。只写"适配变频器"几个字的条款，交付时无法验证。

四、轴电流不能忽略

低频长时间运行时，共模电压在转轴上积累，轴电流会击穿油膜，在滚道表面打点。轴承配置在变频工况下通常分两种：一端绝缘轴承加接地碳刷，或是在变频器侧加共模滤波器。低频运行的变频高压电机若长期低于 10Hz，这两种措施建议同时上。

判断方法不复杂，运行几百小时后听轴承有无周期性异响，或停机测绝缘轴承的对地电阻。发现得早只需换轴承，拖久了连轴颈都要修。

五、现场怎么判断发热是否异常

先看电流是否超过铭牌值，再看三相是否平衡，最后测绕组直流电阻与绝缘电阻。温升按电阻法测定，与出厂记录比对更可靠，只凭手摸外壳温度容易误判。温升上限按绝缘等级考核，变频高压电机的 F 级绝缘留有明确余量，不必一点温度波动就停机。

若温度确实偏高，优先核三件事：风机是否独立供电、变频器载波频率是否设得过低、电缆是否过长。这三项在现场排查中占的比重高，改动成本也低。

需要对照变频工况下的规格分布，可参考 矿用变频防爆电机（内置式） 与 外置式变频机型 的参数表。高压侧的常规规格可翻样本页对照。

河南省南洋防爆电机有限公司可按调速范围与负载类型核算变频高压电机的冷却配置与绝缘方案，技术咨询电话 0394-8531168。
