YBX5防爆电机一级能效怎么查：限值与铭牌对应

采购或验收环节遇到 YBX5防爆电机一级能效，常见做法是看一眼样本上的等级标注就通过。真要做实，得把能效标识、铭牌与型式试验报告三份东西上的型号和数值逐一对上，任何一处对不上，一级这个结论就立不住。

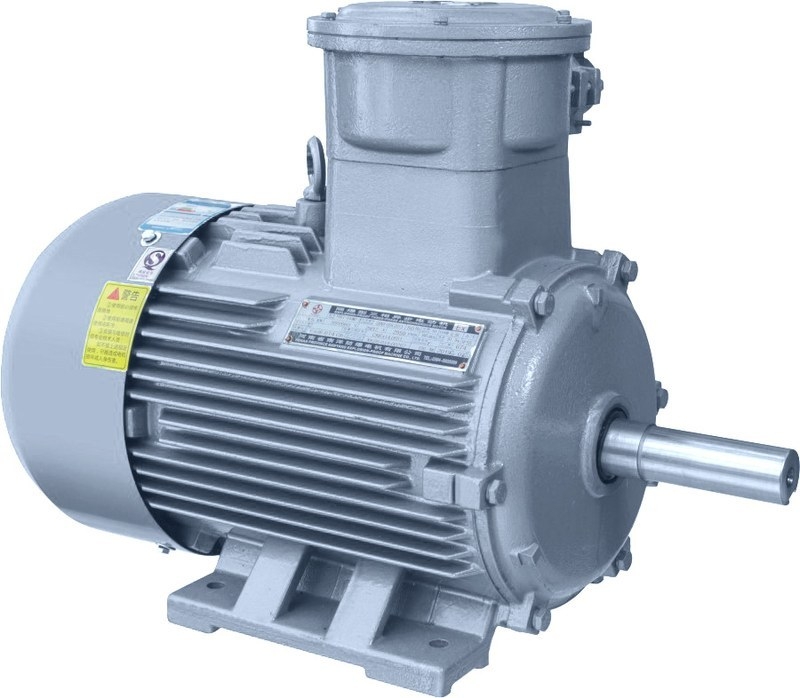

图注：YBX5 系列一级能效隔爆型三相异步电动机，顶部接线盒为隔爆结构。

一、能效标识上先看三个字段

随机备案的能效标识，上面有三处信息要看清。等级栏写的是不是一级，依据标准栏是否为 GB 18613-2020，以及标注的型号能不能落到具体机座号。第三项容易被放过，标识上印的往往是系列覆盖范围，只有连同铭牌上的机座号一起看，才能判断这一台是否落在范围内。

有项目只拍了标识照片、漏拍铭牌，到货后才发现两处的型号写法不一致，这时只能退回供货方出具书面说明。粉尘防爆一级能效机型 的标注方式可以拿来做对照。

二、限定值按功率段与极数去查

YBX5防爆电机一级能效对应的效率限定值，在 GB 18613-2020 里按功率段和极数分列，并不按机座号给值。查之前要先把三个量定下来，也就是额定功率、极数与额定电压。电压常见 380V、660V 与 1140V，频率 50Hz。

功率跨度不小，常用段从 0.55kW 到 375kW。同一机座号能做出不同的功率与极数组合，限定值也随组合变化。2极、4极、6极与 8极各有独立数值，4极机型的限定值通常比 6极更严。同功率下跨极数直接套数，会得出错误结论。

三、三份文件各自要核什么

• 铭牌上要看型号、功率、频率与电压，以及极数、防护等级和防爆标志

• 标识上要看能效等级、依据标准与备案编号

• 试验报告上要看覆盖的机座号与对应的效率实测值

报告按机座号出具，同一系列的不同机座号各自有报告。用一份覆盖 200kW 机型的报告去证明 315kW 那台，验收时站不住。厂用气体场所的标注方式可另对照 CT4 气体防爆一级能效规格。

四、到货与投运前要核的几项

• 铭牌型号与订货型号逐字对照，后缀字母也要看

• 备案编号在现场可查

• 型式试验报告覆盖的机座号是否包含本台

• 空载电流与出厂记录对照，偏差是否在合理范围

• 环境温度上限 40℃、海拔上限 1000m 与现场条件是否一致

环境条件超出默认范围时，效率与温升都要重新确认，必要时按降容处理，不能直接沿用样本数据。

五、容易查错的三处

一是把系列参数表当成单台机器的限定值，参数表给的是覆盖范围，限定值要落到机座号。二是只比等级不比机座号，一级对应一个数值区间，机座号不同数值不同。三是把能效标识当型式试验报告使用，两者能证明的事情并不相同。

核查环节真正费时间的，是把三份文件上的型号统一到同一个机座号上。核对完成后，铭牌照片、标识照片与报告一起归档，更换或补备件时，型号加机座号是最快的检索入口。

核查不清楚时，可交给我方协助，河南省南洋防爆电机有限公司按订货型号核对 YBX5防爆电机一级能效的标识、限定值与随机文件，技术咨询电话 0394-8531168。
