矿用高压防爆电机

煤矿项目的资格审查，往往在技术评审之前就把一部分供应商挡在门外。这类设备属于受控产品，矿用高压防爆电机光有机型参数不够，准入文件、供电制式与安装条件三项要同时对上，缺一项就得重新报一轮。

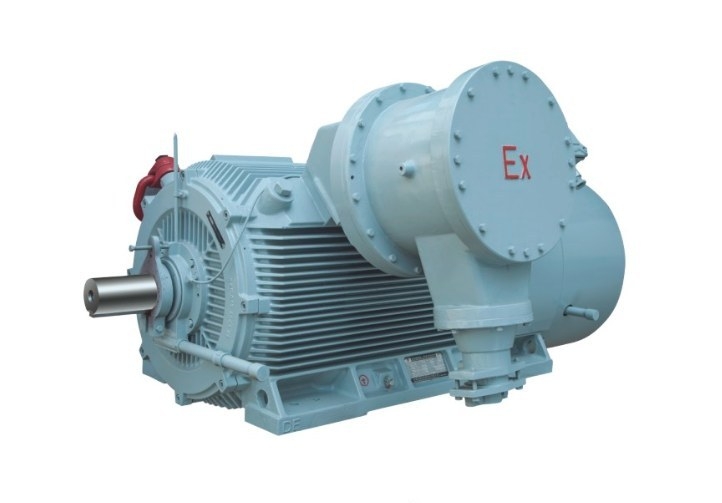

图注：大型矿用隔爆型高压电动机整机，机身上方可见 Ex 标志与独立接线盒。

一、准入文件要备哪几份

• 矿用产品安全标志：井下使用的准入前提，标志编号要与型号一一对应

• 防爆合格证：证明隔爆结构通过型式试验，但不能替代安全标志

• 工业产品生产许可证：证明制造资质，覆盖范围要与申报型号一致

这三份文件互相替代不了。审查阶段常见的情况是只交了防爆合格证，被要求补件后再审一轮，工期就这么耽误掉。标志编号要在证书、铭牌与随机文件三处保持一致，这是矿用高压防爆电机申报时最常见的补件原因。

二、电压等级怎么定

井下供电常见 660V 与 1140V 两个低压等级。功率上到 200kW 以上、供电距离又拉长之后，就要考虑 6kV 与 10kV，线路上电压损失与电缆截面都能跟着下降。

电压再往上一档，10000V 机型的绝缘结构比 6kV 厚一层，机座也随之放大。同一功率下，矿用高压防爆电机的 10kV 外形尺寸通常比 6kV 大一个机座档，硐室布置要提前留出这项余量。

三、防爆标志要写对

矿用设备属于 I 类，标志写作 Ex d I Mb，Mb 表示设备保护级别。厂用设备属于 II 类，写成 Ex d IIB T4 Gb 那种形式。两者适用的标准与试验项目都不同，把厂用标志抄到矿用机型上，审查阶段就会被退回。

标志里的温度组别与最高表面温度也要与介质条件对应。井下环境温度上限按 40℃、海拔按 1000m 校核，超出这两项时，温升裕量要重新核算并在技术条件里注明。

四、安装空间与检修条件

• 机座与基础：底脚孔距按图纸核对，硐室地面要留找平余量

• 接线盒位置：高压机型接线盒体积大，左右两侧要留出电缆弯曲半径

• 检修通道：抽芯与换轴承需要轴向空间，按样本外形尺寸再加 300mm 预留

机座号与外形尺寸在这里关联得比厂用机型更紧，同功率下多一个机座档，硐室的净高与运输通道都可能不够，矿用高压防爆电机在井下改造项目里最容易卡在这一项。

五、审查阶段容易扣分的地方

• 证书型号与申报型号差一个后缀字母，被认定为不覆盖

• 型式试验报告的项目缺项，或年份过旧

• 备件清单里没有轴瓦、密封件与测温元件的规格

• 接线方式与现场起动方式不匹配，星三角接法的出线端数量不够

补件还不是麻烦的全部。审查方会核对技术条件与实物是否一致，比如技术条件写的是 H 级绝缘，到货铭牌却是 F 级，这类偏差在现场验收时同样会被记录，整改周期比补一份文件长得多。

需要横向比较两种电压等级的规格分布，可对照 6KV 矿用高压防爆机型 与 10KV 矿用高压防爆机型 的参数表。

带矿用产品安全标志的常规型号，可参考 YBX3 矿用隔爆规格 的资料配置，防爆合格证与安全标志编号在页面上一并列出。

河南省南洋防爆电机有限公司可依据井下供电条件与准入要求，协助整理矿用高压防爆电机的申报资料与规格配置，技术咨询电话 0394-8531168。
