10kv防爆电机绝缘与电缆选型

380V 机型的绝缘余量向来宽松，换成 10kV 之后，同一条经验就不成立了。电压提高十几倍，绝缘厚度、爬电距离与电缆结构都要重新算，10kv防爆电机的选型因此比低压机型多出两道核对工序，其中任何一道没做，送电试验就会暴露问题。

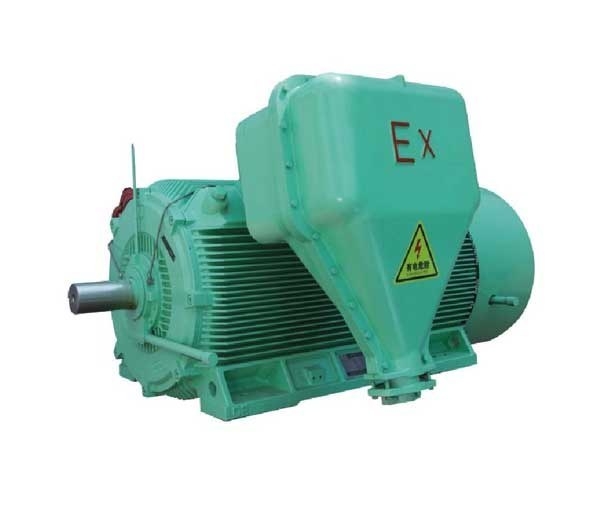

图注：10kV 级隔爆型三相异步电动机整机，机身上方为独立隔爆接线盒，壳体带散热筋。

一、绝缘结构的三个层次

• 匝间绝缘：相邻导线之间，靠漆膜与云母带承受工频与脉冲电压

• 对地绝缘：线圈与铁芯槽壁之间，是厚度最大的一层

• 相间绝缘：不同相线圈的端部之间，靠隔相纸与绑扎定位

10kv防爆电机的绕组通常采用云母带加薄膜的复合结构，再经真空压力浸漆固化。浸漆是否到位，直接影响层间空隙与局部放电水平，这一点在现场看不出来，只能靠工艺记录与出厂试验数据判断。

二、爬电距离与电气间隙

按污染等级与材料组别取值，10kV 的爬电距离要求明显大于 6kV。接线盒内部的相间与对地距离、端子排的布置方式，都要按这个要求留出余量，不能照低压机型的排布直接放大。

高压机型的接线盒体积因此比低压机型大得多。订货时若只按功率选，很容易忽略接线盒方向与进出线方式，现场电缆弯曲半径不够，只能改线或加过渡箱。机座与接线盒的尺寸关系可对照 YKK 系列高压电动机 的参数表。

三、电缆怎么选

• 型号：矿用场合用高压橡套软电缆，厂用场合多用交联聚乙烯绝缘电缆

• 屏蔽：10kV 必须带铜带或铜丝屏蔽，屏蔽层两端可靠接地

• 截面：先按载流量选，再按压降与短路热稳定校核，两个结果取大值

以 200kW 的 4极机型为例，走线超过 200m 时压降常常成为控制条件，截面要从 70mm 提到 95mm 甚至更大，电缆的成本增量往往高于电机本身的差价。这也是 10kv防爆电机项目里最容易被预算漏掉的一块。

四、交接试验要做的项目

• 绝缘电阻：吸收比一并记录，用来判断绕组是否受潮

• 交流耐压：试验电压按额定电压的倍数取值，持续时间按标准执行

• 泄漏电流：三相不平衡度作为辅助判据

交接试验合格才能送电。10kv防爆电机的耐压试验对设备容量要求高，现场若用串联谐振装置，要提前确认容量与调谐范围是否覆盖被试机组的电容量。升压前先测绝缘电阻，读数稳定后再分段加压，全过程记录在案。

五、敷设与接线

电缆的最小弯曲半径按外径的倍数控制，穿越墙体与地面处加保护管。屏蔽层接地与电机外壳接地分开做，两者在接地网上再汇合，接地点数量按现场规程执行。

密封圈要与电缆外径匹配，压紧后检查隔爆面间隙，紧固螺栓按对角顺序分次拧到规定力矩。环境温度上限按 40℃、海拔按 1000m 校核，超出时绝缘裕量要重新确认。

两种使用场景的规格分布差别不小，可对照 10kV 厂用高压隔爆机型 与 10kV 矿用高压隔爆机型 的参数表，标志一栏能看出类别差异。

河南省南洋防爆电机有限公司可依据供电电压与敷设条件核算 10kv防爆电机的绝缘配置与电缆规格，技术咨询电话 0394-8531168。
