YBX5防爆电机机座号与功率对应关系

采购 YBX5防爆电机时，报价单上只写功率的供应商，往往要反复确认两三轮才能定下来。原因在于功率并不单独决定机型，机座号、铁芯长度与极数三者共同锁定了外形尺寸、安装孔位与轴伸规格，其中任何一项变动，配套的基础与联轴器都要跟着改。

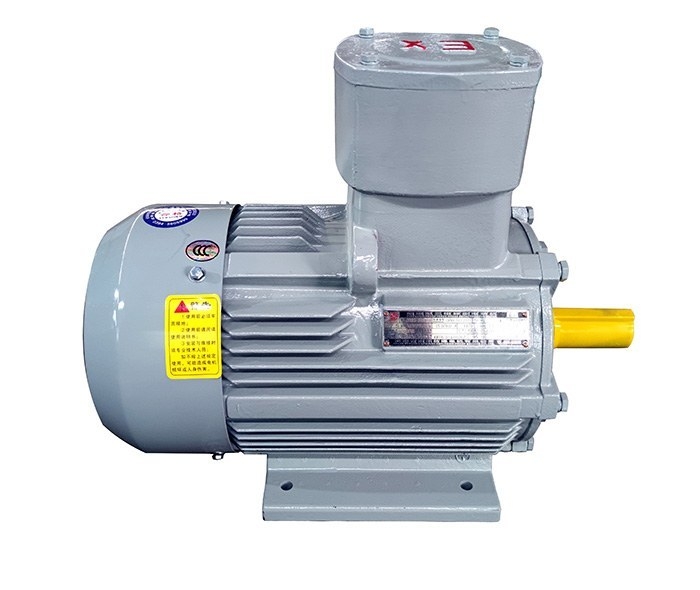

图注：YBX5 隔爆型三相异步电动机整机，顶置接线盒为隔爆结构，机身侧面可见铭牌。

一、型号每一段各管什么

YBX5防爆电机的完整型号由四段组成，读法固定。

• 系列代号：YBX5 表示隔爆型超高效率三相异步电动机，效率等级为 1级

• 机座号：与中心高一一对应，常见覆盖 80 至 355

• 铁芯长度代号：S、M、L 三档，同机座号靠长度区分功率

• 极数：2极、4极、6极、8极，对应转速约 3000、1500、1000、750 转

四段都写全，供应商才不会按习惯替采购方挑一个接近的规格。

二、机座号对应的功率区间

按 380V、50Hz 的常规规格，机座与功率大致这样分档：

• 80 至 112：约 0.55kW 至 4kW，多用于小型泵与风机

• 132 至 160：约 5.5kW 至 18.5kW，输送与搅拌设备常见

• 180 至 225：约 22kW 至 45kW，水泵与压缩机配套较多

• 250 至 355：约 55kW 至 375kW，大型风机与主机拖动

电压升到 6kV 与 10kV 之后，同一功率下的机座会明显放大，绝缘距离与散热面积都要重新计算，这时不能拿低压侧的对应表直接换算。高压侧的规格分布可对照 CT4 隔爆型规格 的参数表。

三、极数一变，功率跟着变

同一个机座、同一段铁芯长度，极数不同功率也不同。4极可作基准，2极的功率通常高出五成上下，6极则只有六成左右。按功率选完机型，还要回头核极数，否则会出现机座对得上、转矩却不够的情况。

对风机、水泵这类平方转矩负载，转速下降时轴功率按三次方递减，选极数时反而要留出转矩余量。

若负载本身飞轮力矩大、惯性高，机座的选法还要再看起动转矩。同一机座下 4极机型的起动转矩相对宽裕，2极机型在重载起动时更容易出现加速缓慢，这类场合宁可选大一档机座，也不要压着功率下限走。YBX5防爆电机的铭牌上给出额定转矩与起动转矩倍数，核这两项比只看功率更能判断是否够用。

四、安装尺寸要一起核

• B3 底脚安装：看中心高、底脚孔距与孔径

• B5 凸缘安装：看法兰止口直径与螺栓孔分布圆

• B35 双用：两者兼有，改造项目替换时较灵活

轴伸直径、键宽与键高也要核对。同功率不同厂家的轴伸可能差一个规格，联轴器就得跟着换。

卧式安装的基础刚度同样影响长期运行，底脚与基础之间应加垫铁找平，地脚螺栓按对角顺序紧固。YBX5防爆电机的底脚孔位随中心高变化，订购前把基础图与样本尺寸叠一遍，比到货后返工基础省事。

五、订货单上不能缺的几项

• 完整型号与机座号、铁芯长度代号

• 额定功率、额定电压、频率与极数

• 防爆标志：气体环境按 IIB 或 IIC 与温度组别写全，粉尘环境写 ExtD

• 安装方式、出线方向与接线盒位置

• 环境温度上限 40℃、海拔上限 1000m，超出要另行说明

气体环境与粉尘环境的机型结构不同，可对照 粉尘隔爆型规格 的参数表，两者在标志一栏就能看出差别。同系列的 BT4 机型另见 BT4 气体防爆整机 的样本页。

河南省南洋防爆电机有限公司可按负载功率与安装条件核对 YBX5防爆电机的机座号与配套尺寸，技术咨询电话 0394-8531168。
