煤尘环境里的选煤厂防爆电机：防护型式与负载配套

选煤厂从原煤准备到压滤，每个车间都飘着煤尘。按粉尘环境选，外壳密封严、散热差，夏天容易过热跳闸；按普通环境选，一次煤尘沉积就可能让接线盒变成点火源。选煤厂防爆电机的难点不在功率，而在区域、负载、散热三件事能否一次算对。

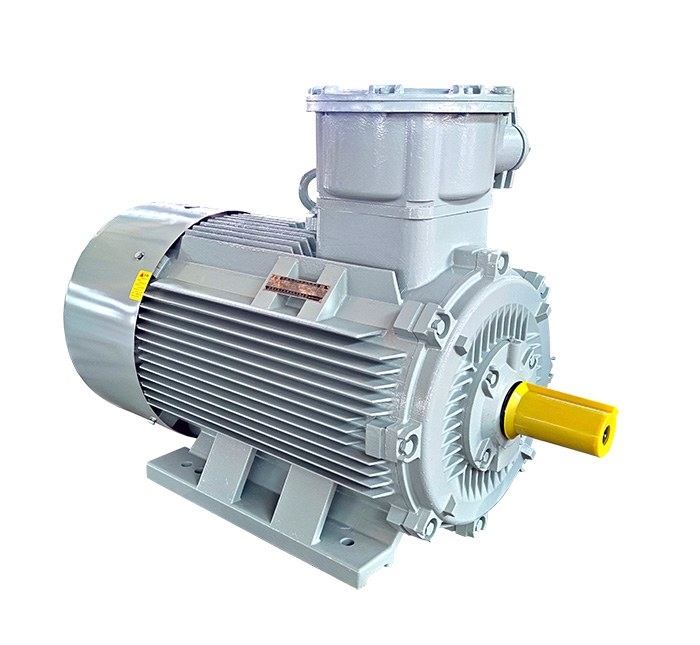

图注：气体与粉尘双防爆机型，铸铁机座带散热筋，顶部方形接线盒，卧式底脚安装。

一、危险区域划清了，机型才有意义

筛分、破碎、转载点的煤尘浓度高、积尘厚，通常划成 21 区或 22 区；来煤出自高瓦斯矿井时，局部还得叠加气体分区。

区域定下来，选煤厂防爆电机的规格就被框住了：粉尘区用 t 型保护，标志写作 Ex tb ⅢB T130℃ Db；气体区用 d 型隔爆，如 Ex d ⅡB T4 Gb。两区交叉的转载站，选双标志机型省事，不必为相邻设备备两种规格。粉尘类别怎么影响外壳做法，粉尘类别与防护型式的对照 列得比较细。

二、泵、输送机、筛机，三种负载三种配法

重介泵与煤泥泵是平方转矩负载，55kW 到 315kW 用得最多，4 极 1480 r/min 直连。变频拖到 30Hz 以下，流量掉得比转速快，电流却未必跟着降，散热按最低转速核。

胶带输送机是恒转矩重载起动，满料时起动转矩要到额定值的 2 倍上下，机座与轴伸还得跟减速机对上，YBS 输送机机型的法兰与轴伸做法 可以对着量。这类工况的选煤厂防爆电机，机座号常比同功率泵用机型大一档，留给起动铜耗。

振动筛与离心脱水机是大惯量冲击负载，6 极或者 8 极低速直驱的场合多，起动次数密集。

三、表面温度与防护等级，两侧都要留量

煤尘落在机壳上，等于给电机盖了层棉被。无积尘时表面温度不超过煤尘云引燃温度的三分之二，积尘 5mm 时还要低于煤尘层引燃温度 75K，两条取严的那一个。T130℃ 这一档多数选煤车间够用，散热筋糊满煤泥后实测温度仍会往上走。

机座 IP55、接线盒 IP65 是常规配法，绝缘 F 级、温升按 80K 考核，车间到 45℃ 时仍有余量。粉尘型比气体型贵，差价在那道额外密封与机壳加工量上，Extd A21 粉尘防爆机型的机壳结构 能看出加工位置。密封圈老化、螺栓松动是湿热季的常见故障，选煤厂防爆电机每年入夏前开盖查一次更省事。

四、变频配套与电缆长度，两处容易漏

输出侧载波频率、电缆长度、接地方式，直接决定绕组寿命。开关频率压在 3kHz 上下，变频器到电机的电缆控制在 30m 之内，超了加输出电抗器。660V 与 1140V 对绝缘的要求不同，同一台机器不能混着用。

浓缩机耙架、调速皮带这类低速部位，自带独立风机比靠转子风扇可靠，转速掉到 30% 时同轴风扇几乎不送风。这类部位的选煤厂防爆电机，订货要把最低频率与连续运行小时数说清。

五、订货单上该落的几组数

能直接下单的规格，至少写清这些：

• 额定电压 380V 或 660V，井下大型设备到 1140V，频率 50Hz

• 功率与极数分开报，2 极、4 极、6 极的机座号各不相同

• 防爆标志与温度组别，与现场粉尘组别逐字对齐

• 防护等级、安装方式（卧式底脚或立式法兰）、轴伸与键宽

• 环境温度 40℃、海拔 1000m，超出要注明降容

到货核对三样：铭牌与合格证的型号、温度组别是否一致；隔爆面有无磕碰，密封圈与螺栓是否配齐；用 500V 兆欧表量冷态绝缘，读数不到 5MΩ 不许送电。

把煤尘类别、负载曲线、机座尺寸与现场环境一并交给厂家，选煤厂防爆电机的配套通常一次谈妥。河南省南洋防爆电机有限公司按粉尘组别和负载特性核算机型，技术咨询电话 0394-8531168。
