高压防爆电机10000v的绝缘等级与出厂试验

这类高压防爆电机10000v已经不算少见机型，矿井地面变电所与化工装置区都能见到。它与 6kV 机型外观接近，内部绝缘却按更高的电压等级重新设计，出厂前还要多做几项电气试验。

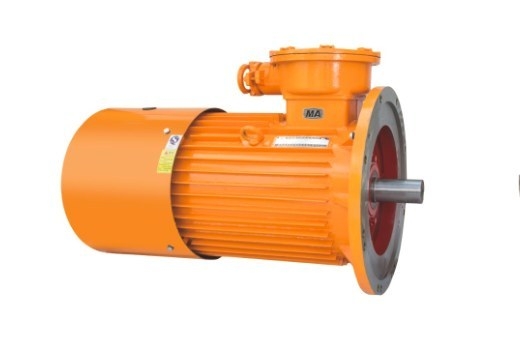

图注：10kV 级矿用隔爆电动机，机壳与接线盒之间的电气间隙按高压要求放大。

一、三类常见的 10kV 进线工况

三处现场是这类机型最常出现的地方：地面变电所、化工装置区与大型泵站。共同点是负载功率大、供电距离长，区别在准入文件与环境条件。

• 井下与地面：需要矿用产品安全标志与防爆合格证，另要考虑粉尘与湿度

• 石化与化工装置：按区域划分确定气体组别与温度组别，重点是外壳防护

• 大型泵站与风机房：无防爆要求时按普通高压电机选

工况定下来，接下来才是绝缘与试验这两件事。

二、绝缘结构为什么要比低压机型厚

380V 与 660V 机型的绕组绝缘按几百伏的电气应力设计，10000v 机型的匝间绝缘与对地绝缘都要加厚，端部要留出更大的电气间隙与爬电距离。同功率下，高压防爆电机10000v 的定子槽形更宽，铁芯长度也可能变化。

材料上常用 F 级绝缘体系，绕组温升按 80K 考核，线圈经真空压力浸漆并烘干处理。浸漆把绕组做成一个整体，抑制运行中的振动磨损，也提高耐潮性能，在高湿的井下与沿海厂区尤其重要。

三、出厂试验要做哪几项

出厂前每台都要做绕组直流电阻测量、绝缘电阻测量与工频耐压试验。10000v 机型的耐压试验电压按额定电压的倍数施加，升压速度与保持时间都有规定，记录随产品一同交付。

• 绕组直流电阻：三相不平衡度要在允许范围内

• 绝缘电阻：测量值反映绝缘受潮与清洁状况

• 工频耐压：考核主绝缘耐受操作过电压的能力

• 空载试验：核对空载电流与空载损耗是否落在设计值附近

温升、效率与堵转这类项目归入型式试验，同一型号做过一次即可。同功率的 6kV 厂用高压隔爆机型 可作一组参照。

四、现场交接试验怎么安排

设备到现场后，安装前先做绝缘电阻测量，与出厂值比对。数值明显下降时不要急着通电，先判断是否受潮，必要时做干燥处理。电缆敷设完成后还要做交流耐压。

通电试运行时记录空载电流与振动值，与出厂记录对照。带载后才暴露的振动问题，多与基础刚度或对中有关。

五、订货时要说明的条件

• 供电电压与频率：10000v、50Hz

• 功率与极数：按轴功率与转速给出，常见 200kW 至 2000kW，2极与 4极居多

• 绝缘与温升：F 级绝缘、80K 考核

• 防护等级：按现场粉尘与湿度在 IP54 与 IP55 之间选定

• 使用环境：环境温度上限 40℃、海拔上限 1000m

把这五项写进技术条件，供应商才能给出确定的机座号与试验方案，高压防爆电机10000v 的绝缘距离与机座对应关系可对照 10kV 厂用高压防爆机型 的参数表。河南省南洋防爆电机有限公司可根据供电电压与现场条件，协助确认绝缘方案与试验项目，技术咨询电话 0394-8531168。
