6kv高压电机选型：绝缘结构与电压等级对应

6kv高压电机的选型起点不是功率，而是供电电压与绕组绝缘结构。电压等级定错，电缆截面、保护整定与安装基础都要跟着改，返工代价远比前期多花一小时核对要高。

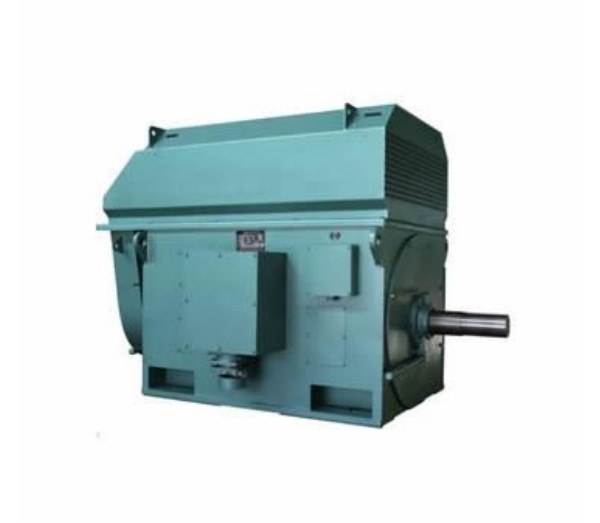

图注：6kV 级箱式高压三相异步电动机，机壳按高压绕组散热要求设计。

一、6kv高压电机询价前要填的四组数

使用这类设备的单位集中在冶金、建材、水泥与大型水务装置，负载以水泵、风机、压缩机和磨机为主。询价前把四组数写成一张表，报价才落得下来。

这几项里只要有空格，厂家只能按系列区间回一个范围价，等配置确定下来还要再对一轮，工期就这么拖出去了。

二、绝缘结构决定能承受多高的电压

6kV 绕组的绝缘厚度、爬电距离与匝间绝缘等级都高于 380V 与 660V 机型，制造上多用 VPI 真空压力浸漆及烘干，把绕组内部空隙填实，降低局部放电的概率。这类设备在出厂前要做工频耐压与绝缘电阻测定，试验数据随资料一并交付。

电压越高，配套件的连带要求也越严。6kV 系统的中性点常用经消弧线圈或经电阻接地，电缆须选屏蔽型，敷设长度受限时还要核算分布电容对过电压的影响。接地方式不同，保护配置与整定值也要跟着改，这一项常被留到送电前才补。

高压机型的绕组测温多在定子槽内埋设铂电阻或热电偶，接到保护装置做超温报警与跳闸。订机时把测温元件的类型与数量写进技术条件，比现场再补装省事得多。

三、6kv高压电机的极数与负载怎么配

极数直接决定转速。2极约 3000r/min，4极约 1500r/min，6极约 1000r/min，8极约 750r/min，实际转速再扣掉转差率。风机与水泵多为 4极或 6极，压缩机与高速风机偏向 2极，转速选错会直接影响风量与扬程。

功率选择上，6kv高压电机按负载轴功率留余量，再核机座号与外形尺寸。卧式底脚安装用 B3，立式法兰安装用 B5，两种都要就选 B35。基础形式与联轴器对中在安装阶段常被略过，却直接影响振动值与轴承寿命。负载带冲击性、需要绕线转子时，可对照 YRKK 系列高压电机 的参数表。

四、订货前对照的清单

• 供电电压等级与频率，是否与现有开关柜一致

• 负载类型、轴功率、转速与起动方式

• 安装方式、机座号与基础尺寸

• 绝缘等级、防护等级、冷却方式与测温元件

• 质量文件：产品参数表、型式试验项目说明、出厂检测记录

现有 6kV 级机型可参考 YKS 系列高压电动机 的规格分布。河南省南洋防爆电机有限公司可按供电电压与负载工况协助确认 6kv高压电机的机座号与绝缘结构，技术咨询电话 0394-8531168。
