CT4防爆电机温度组别与适用场所解析

CT4防爆电机的完整防爆标志写作 Ex d IIC T4 Gb，其中 C 指气体级别，T4 指温度组别。采购时被问得最多的不是等级高低，而是这档能不能用在自己的现场。答案取决于介质引燃温度与设备最高表面温度之间的关系。

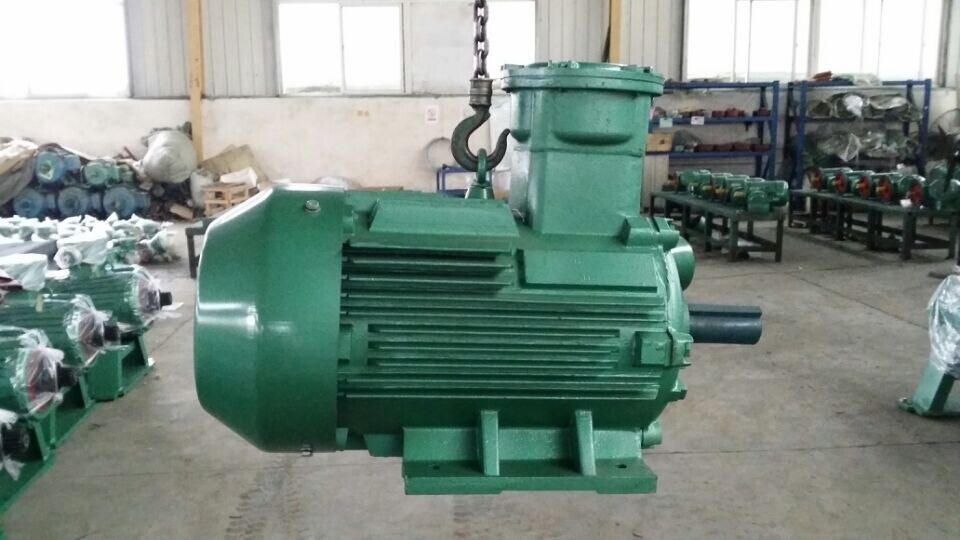

图注：隔爆型三相异步电动机整机，温度组别标注在铭牌与防爆标志中。

一、CT4防爆电机里两个符号分别指什么

防爆标志按"型式 + 类别 + 级别 + 温度组别 + 设备保护级别"排列。以 Ex d IIC T4 Gb 为例：d 表示隔爆外壳，II 表示除煤矿外的工厂用设备，C 表示 IIC 类气体环境，T4 表示用设备保护级别 Gb。

C 这一位决定适用介质。IIC 类可覆盖含氢气、乙炔的场所，适用范围比 IIB 宽；B 对应 IIB 类，适用于丙烷、乙烯等介质，不含氢。级别写宽了浪费成本，写窄了用不了现场。

T4 这一位决定表面温度上限。设备运行时外壳与内部零件的最高表面温度，必须低于现场介质的引燃温度，这是温度组别存在的意义。

二、T1 至 T6 对应的温度上限

标准把设备最高表面温度按六档划分：

| 温度组别 | 设备最高表面温度 |

|---|---|

| T1 | 450℃ |

| T2 | 300℃ |

| T3 | 200℃ |

| T4 | 135℃ |

| T5 | 100℃ |

| T6 | 85℃ |

数字越小，允许的表面温度越低，对设计与散热的要求越高。T6 档在工业场合并不常见，多数气体环境的介质引燃温度落在 T3 与 T4 之间，这也是 CT4防爆电机用量较大的原因。

三、按介质引燃温度定档

组别不能凭习惯选，要拿介质引燃温度与表中数值对照。设备最高表面温度必须低于引燃温度，留出的余量越大越安全。

常见介质里，氢气、乙炔的引燃特性严苛，需按 IIC 选型并核对温度组别；丙烷、乙烯对应 IIB 类，配 T4 档即可满足多数工况。同一装置存在多种介质时，按要求更严的一档确定。

温度组别还与安装位置相关。封闭机柜、保温层包覆、粉尘堆积都会抬高实际表面温度，CT4防爆电机用在环境温度超过 40℃ 或海拔超过 1000m 的场合时，需重新确认降容方案。对综合能效有要求的项目，可对照 节能型 CT4 隔爆规格 的参数表确认能效等级与组别的对应关系。

四、采购清单上要核对的几项

采购前把现场条件整理成清单，逐项与参数表对照，能避掉大部分返工。

• 气体类别：IIC 还是 IIB，是否含氢

• 介质引燃温度：对应到 T1 至 T6 中的哪一档

• 区域等级：0 区、1 区还是 2 区

• 电压与功率：380V、660V、1140V，50Hz 电源，及对应机座号

• 防护与冷却：IP55 或 IP65，IC411 冷却

• 安装方式：底脚、法兰或立卧两用

清单里最容易漏的是介质引燃温度。只写"可燃气体环境"，供应商只能按常规档配，到货后才发现 CT4防爆电机的组别与现场对不上。

五、两个常见误区

一个是把 IIB 与 IIC 当成可以互相替代的等级。IIB 机型不能用在含氢场所，这条没有例外；反过来，IIC 机型用在丙烷环境虽能正常工作，但成本更高。

另一个是把温度组别与防护等级混为一谈。防护等级管的是外壳防尘防水，温度组别管的是表面温度，两者解决的完全是不同的问题，在技术条件里要分开写。

采购时可以按 CT4 一级能效隔爆机型 与 BT4 气体防爆规格 的参数表分别核对级别与温度组别。河南省南洋防爆电机有限公司可按介质清单协助确认 CT4防爆电机的级别与组别，技术咨询电话 0394-8531168。
